- preliminary -


Akustische Kamera mit Zubehör




Das Meßsystem besteht in der Grundausrüstung aus der Software PSI-Tools, einem 16-Kanal-Meßverstärker mit Netzteil, einem 16-Kanal Mikrofon-Array und einem Steuerrechner der Pentium-Klasse (Portable PC).

Achtung: Derzeit werden akustische Photographien nur als Dienstleistung erbracht. Meßsystemen können voraussichtlich erst ab Ende 1999 für Inland-Kunden angefertigt werden.


Software


  • CD-ROM PSI-Tools für Windows95

    Nr. 00-12-00

Funktionen:

    Akustische Aufnahme

  • Initialisierung der Meßverstärker
  • Aussteuerungsanzeige
  • manuelle Verstärkungseinstellung
  • Einstellung von Samplerate, Repetition, Sampledauer

    Bild-Aufnahme

  • Farb- und Kontrasteinstellung
  • Grauwertbild
  • Kantenextraktion

    Kanaldaten-Editor

  • Lupe
  • drag&drop
  • Zoom
  • Kanalselektion
  • Soundkartenausgabe
  • Hoch- und Tiefpaßfilter
  • dB(A)-Filter
  • Offsetbefreiung

    Akustische Bilder

  • Überlagerung stets mit optischem Bild oder Skizze
  • Akustisches Einzelbild incl. Modalanalyse und FFT
  • Akustischer Hochgeschwindigkeitsfilm (bis 50.000 Bilder/sec)
  • Abrollbilder für bewegte Fahrzeuge (bis 20 sec)

    Lizenznahme

  • Einzelplatz
  • Mehrplatz
  • Leasing mit Jahresrate
  • Wartungsvertrag optional (kostenloses Upgrade, Hotline)


Hardware


Outdoor: Reflexives 16-Kanal Array AC_16R

  • Robust für den Außendienst im Servicebereich
  • Objektgröße/Objektabstand 20 cm ... 20 m
  • Meßmikrofone MK250 1/2", 1µV ~ 0dB, 20 kHz, Elektret, mit Zertifikat
  • im Alu-Koffer (BxHxT) 75x75x22 cm,
  • Mikrofone und Verstärker sind im Koffer der Tiefe von 12 cm untergebracht, damit bleibt Stauraum für Anschlußkabel im Vorderteil (8 cm) des Koffers
  • Laser-Positioniereinrichtung
  • USB Digitalkamera Farbe, VGA-Auflösung
  • Meßverstärker und Netzteil integriert

    Nr. 51-60-00

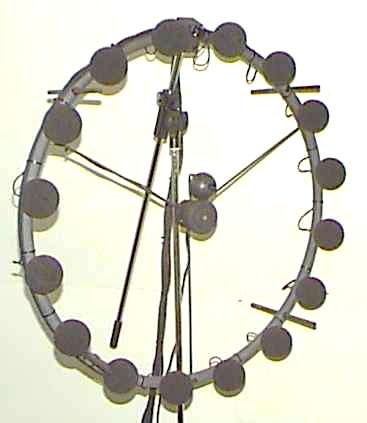

Transparent: Offenes 16-Kanal Ringarray AC_16T

  • Für höchste Präzision im Akustik-Labor
  • Objektgröße/Objektabstand 10 cm ... 20 m
  • Meßmikrofone MK301 1/4", 1µV ~ 20dB, 100kHz, elektrostatisch, mit Zertifikat
  • Digitalkamera (USB)
  • Laser-Positioniereinrichtung
  • Alu-Transportkoffer (BxHxT) 80x80x20 cm

    Nr. 51-60-10

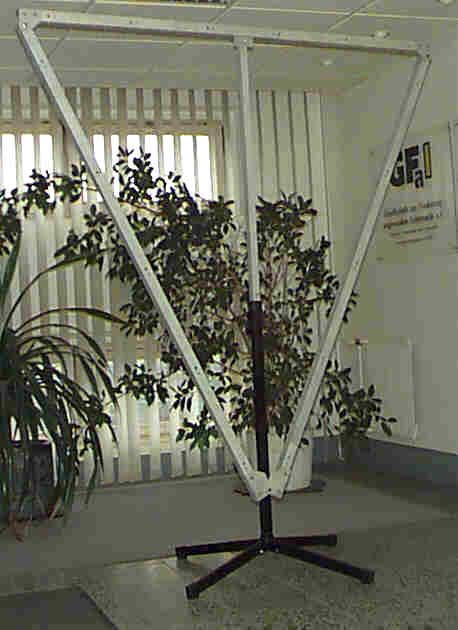

Field: Offenes 16-Kanal Dreiecksarray für Außenmessungen

  • für weiteste Entfernungen im Feld
  • Objektgröße/Objektabstand 5 m ... 500 m
  • Meßmikrofonbestückung 1/2" oder 1/4" mit Zertifikat
  • Aufbau als Dreieck auf Ständer, auf 3 Meter ausfahrbar
  • die Dreiecksseiten besitzen etwa 2 Meter Kantenlänge
  • Laser-Positionierhilfe; zusammenfaltbar - nur eine Schraube ist zu lösen

    Nr. 51-60-20

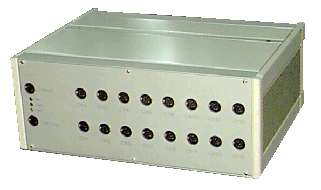

Meßverstärker* mit Zubehör


* wird nur für offene Arrays benötigt

    bestehend aus 16-Kanal Preamlifier, Netzteil, Analog-Digital-Wandler, Kabelmaterial

  • 16 Kanäle
  • per Software digital gesteuert
  • soft-initialisiert mit 32 elektronischen Schaltern pro Verstärker
  • Eingangspegel 50 µV...50 V
  • Meßbereich 0.5 Hz...50 kHz
  • Verstärkung relativ -10...90 dB, typ. +/- 0.1 dB
  • Tiefpassfilter (pro Kanal zwei variable Filter erster Ordnung)
  • Hochpassfilter (pro Kanal zwei variable Filter erster Ordnung)
  • externer/interner Trigger
  • Trigger-Ein- und -Ausgang
  • wahlweise auf PC oder Laptop der Pentium-Klasse vorinstalliert
  • Sampelrate der Analog-Digital-Converter 50 kS/s bei 16 Kanälen
  • Größe BxHxT 35 x 14 x 26 cm
  • Kabelmaterial
  • CE-certifiziertes Netzteil 230 V~

    Nr. 61-10-00

Zubehör/Ersatzteile:

  • Analog-Digitalwandler-Board (AT-ISA-Bus-Slot für 16-Kanäle)
    Nr. 12-10-00
  • Meßverstärker-Paar (Euro-Slot 100x160mm, zweikanalig)
    Nr. 02-20-00
  • Meßverstärker-PC-Koppelplatine (Euro-Slot 100x160mm, für 16 Kanäle) mit
    Spannungsbereitstellung (Input 15...20V DC/AC; Output 2x6V DC)
    Nr. 02-30-00
  • Testboard für Meßverstärker-Konfiguration (Euro-Slot mit 32 LEDs)
    Nr. 02-40-00
  • Motherboard für Meßverstärker
    Nr. 02-70-00
  • Verbindungskabel vom PC zum Meßverstärker, 1 Meter lang
    Nr. 21-11-01
  • Verbindungskabel vom PC zum Meßverstärker, 3 Meter lang
    Nr. 21-11-03
  • Adapter Lemo 7-polig zu DIN 6-polig
    für Meßmikrofonanschluß an Meßverstärker (pro Stck.)
    Nr. 21-31-00
  • 10 m Mikrofonverlängerung
    Meßkabel mit Lemo-Stvb. Vater/Mutter (pro Stck.)
    Nr. 21-32-00

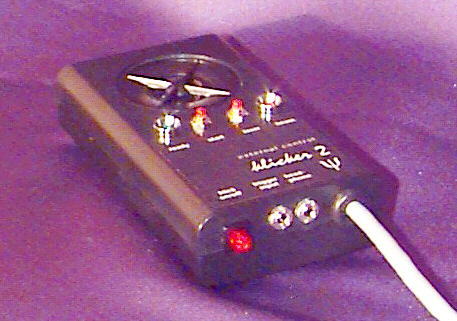

  • Bedienteil mit externem Trigger und Testgeräuschgenerator ('Klicker')
    Keys: Start, Testklick, Laser, Headphone-Output, ext. Trigger-Input

    Nr. 01-32-00


Mikrofon-Zubehör

(Einzelanfertigung auf Kundenwunsch. Nur in Verbindung mit einem Meßsystem, bitte Preisliste anfordern)

Elektret-Meßmikrofon 1/2"

  • 5 Hz...20 kHz, 50mV/Pa
  • 28...130V, 1...2.5 mA, 80 Ohm, Vrms_out < 33V
  • Freifeld, 20-148 dB(A)
  • 3m Kabel, Lemo-Stvb. 7-polig
  • mit Zertifikat, Halterung, Popschutz

    Nr. 21-25-00 (dargestellt ist die Kapsel)

Kondensator-Meßmikrofon 1/4"

  • 5 Hz...100 kHz, 5 mV/Pa
  • Freifeld, 40-168 dB(A)
  • 28...130V, 1...2.5 mA, 80 Ohm, Vrms_out < 33V
  • Polarisationsspannung 200 V
  • 3m Kabel, Lemo-Stvb. 7-polig
  • mit Zertifikat, Halterung, Popschutz

    Nr. 21-30-10 (dargestellt ist die Kapsel)


Portabler Steuerrechner


(nur in Verbindung mit einem Meßsystem)

PC Pentium - bussiness -

  • LCD-Monitor 12", Floppy, HD 8GB, RAM 64MB, 350MHz
  • Windows'95, Tastatur, Maus, Soundkarte
  • Full-Size ISA oder PCI Expansion Slot
  • komplett vorinstalliert
  • Konfiguration auf Kundenwunsch möglich
  • Gerät muß nicht der Abbildung entsprechen, wird speziell vereinbart

    Nr. 81-30-00


PC Pentium - professional -

  • 14.1" Active Matrix Display, Floppy, HD 6GB, RAM 64MB, 233MHz
  • Windows'95, Tastatur, Pad-Maus
  • 2 PCMCIA/CardBus Expansion Slots
  • Full-Size ISA oder PCI Expansion Slot
  • Integrales CD-ROM, Sound Karte und Speaker
  • Metall Attaché Koffer
  • komplett vorinstalliert
  • Konfiguration auf Kundenwunsch möglich
  • Gerät muß nicht der Abbildung entsprechen, wird speziell vereinbart

    Nr. 81-40-00


Unser Kunden-Service


  • Akustische Photographien bis 50 kSps/16 Kanäle/250 kSamples
  • Movies und Hochgeschwindigkeitsaufnahmen einmaliger Vorgänge bis zu 50 000 Bilder pro Sekunde
  • Line-Scans fahrender Objekte (max. 12 Sekunden Aufnahmezeit bei 20 kSps)
  • Objektgrößen und Objektabstand im Bereich 5 cm ... 200 m
  • Spektrale Bewertung und Kartierung
  • einfach Preisliste anfordern!


Fragen oder Wünsche ... ?

Ausdrucken mit File/Print oder selektieren mit CTRL-C, und einfach ins e-Mail-Fenster mit CTRL-V kopieren, oder das beiliegende Bestellformular benutzen. Name, Institution, Telefon, Fax und Anschrift nicht vergessen! Wir rufen zurück.


letzte Aktualisierung: 13.01.99
