HP MFP M277dw reinigen -
Streifen oder Farbkleckse auf dem Papier?

Gerd Heinz

Nach ziemlich genau fünf Jahren zog mein "HP Color LaserJet MFP M277dw" beim Drucken unregelmäßig Streifen und Kleckse über das Papier. Öffnen der Vorderseite und Entfernen der Farbkassetten zeigte Tonerreste auf dem Toner-Transferband unterhalb der Kassetten.

Nachdem drei Jahre später wieder dasselbe passiert ist, verstehe ich jetzt das Problem. Offenbar sind die Tonerreste, die auf der anderen Seite der Bildtrommel in jeder Kassette aufgefangen werden, das Problem. Bei uns wird der Laserdrucker selten genutzt. Die Kassetten haben auch diesmal noch einen Füllstand von 70% bis 80%, aber die Tonerreste verderben den Druck.

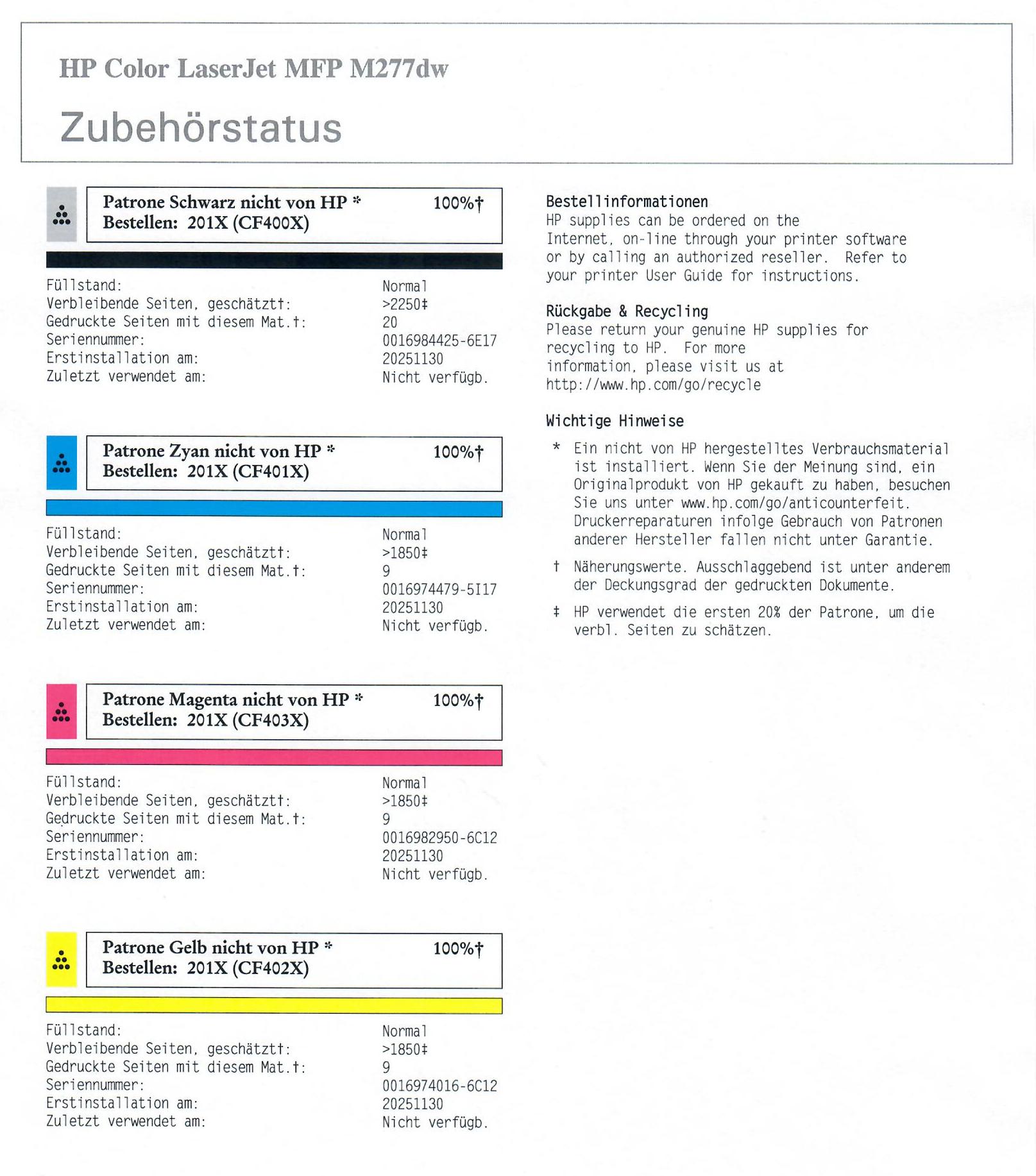

Füllstand prüfen:
Touchscreen-Menue nach links schieben bis auf Setup:

Auch unter "Setup > Berichte" findet man den Druck einer "Demoseite" und einen "Konfigurationsbericht".

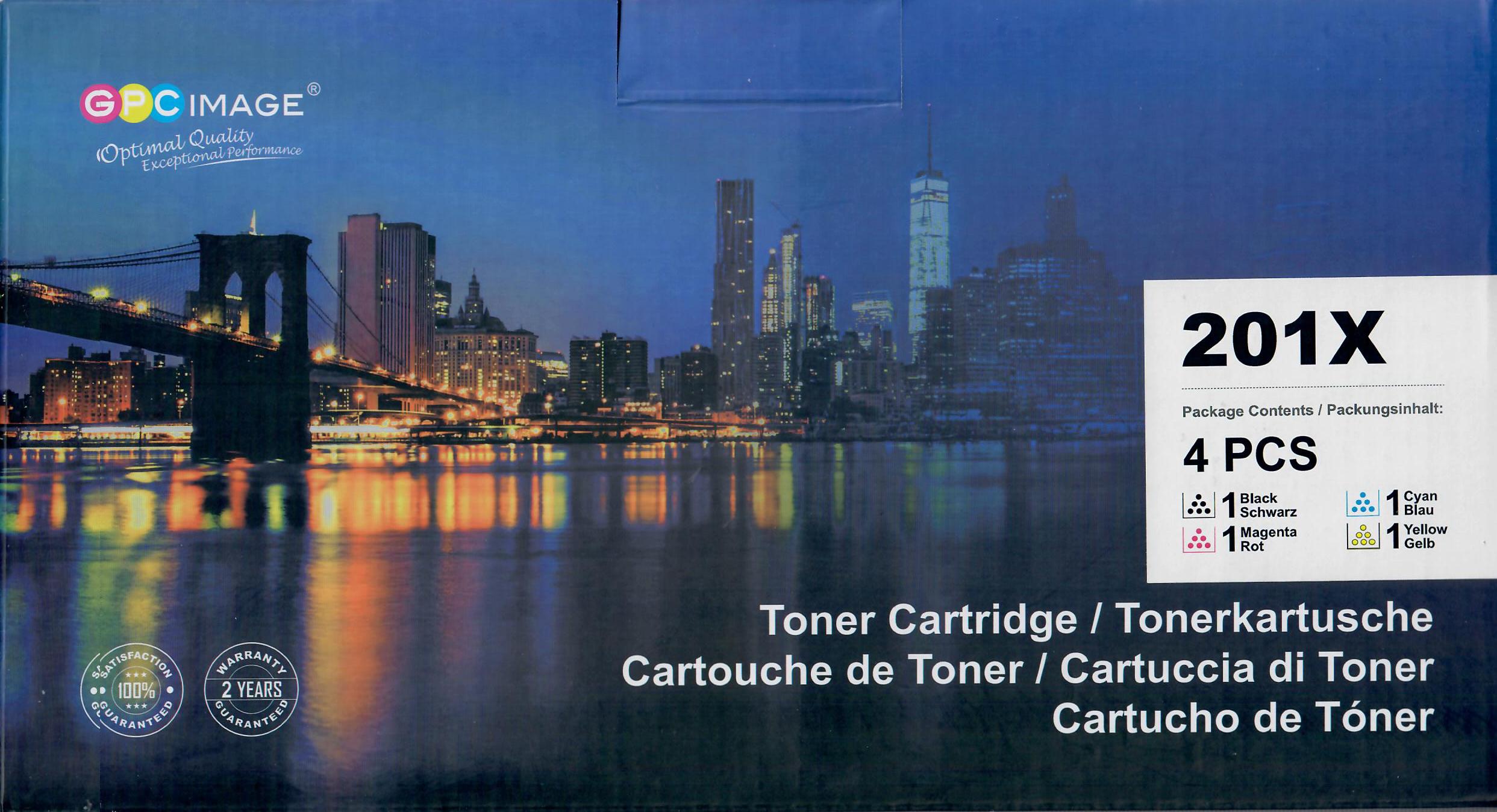

Meine Empfehlung: Nach Reinigung des Transferbandes alle vier Kassetten erneuern. Das spart eine Menge Stress. Oder Kassetten vorher gründlichst reinigen, siehe Bild 6!

Zunächst kann man das probieren:
Touchscreen-Menue nach links schieben bis auf Setup:

Bei mir half es nicht. Es entstand die Frage, ob man das Transferband reinigen kann.

Im Internet findet man verschiedene Filme. Dieser Film hat die höchste Qualität, er zeigt den Ausbau der Transferband-Kassette (Stummfilm):

https://youtu.be/1xoh7YaOwkA

Auch indische Filme sind zum Ausbau des Transferbands beim M277 verfügbar, allerdings lassen meine Hindu-Sprachkenntnisse Wünsche offen:

https://youtu.be/1xoh7YaOwkA
https://youtu.be/SvAeDJNBxHc
https://youtu.be/yOhfVhmHYD4

Der Ausbau scheint nicht trivial zu sein.

Eine einfachere Lösung zur Reinigung des Farbtransferbandes sollte her. Auch die sollte allerdings nur von technisch versierten Freaks probiert werden.

  1. Netzstecker ziehen.
  2. Rückseite aufklappen.

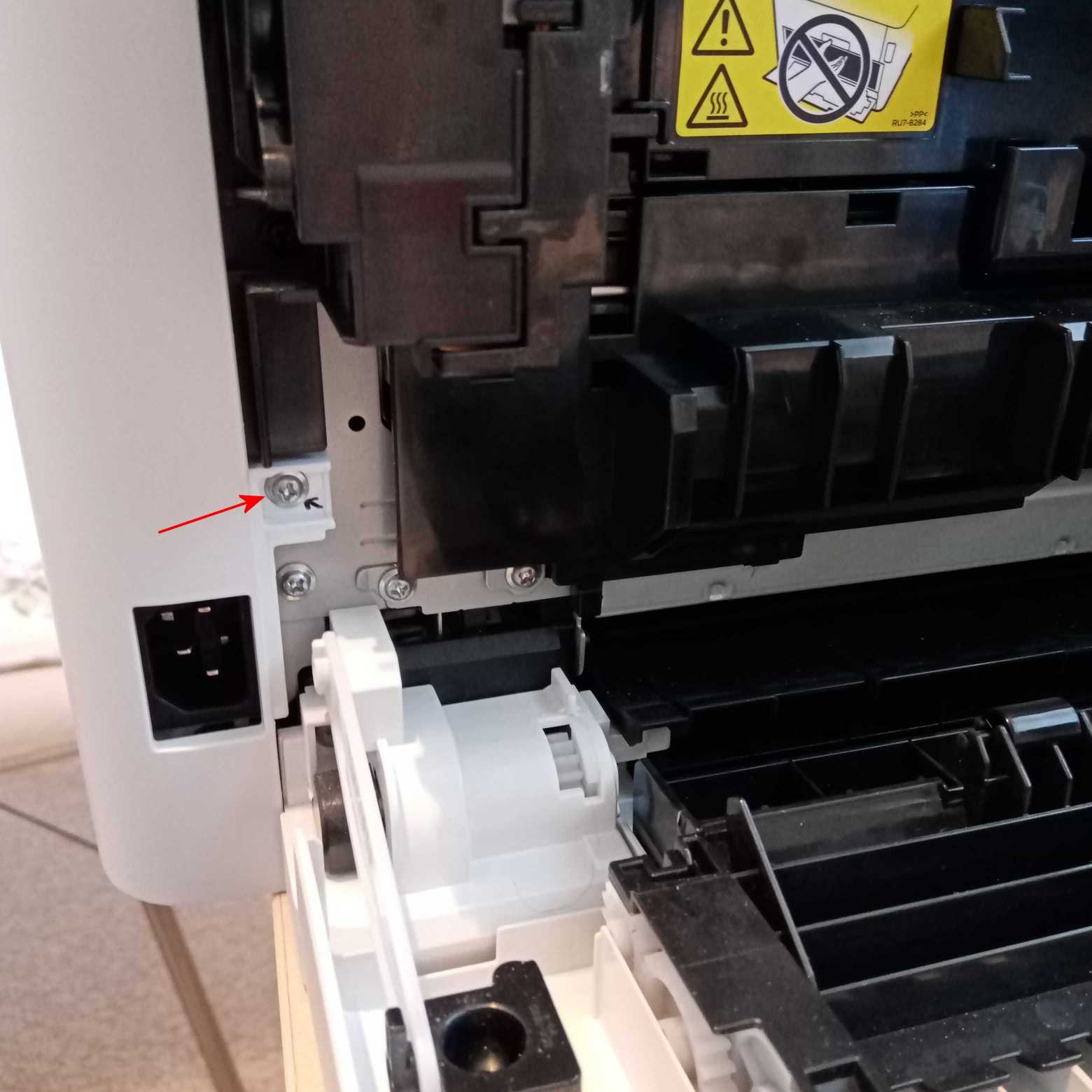

  3. Eine einzige Schraube, die die Seitenverkleidung auf der Netzsteckerseite (hinten) hält, herausschrauben, siehe Bild 2.
  4. Vorderseite öffnen, Tonerpatronen entfernen.
  5. Patronen-Rahmen herausnehmen. Dazu Rahmen vorsichtig zusammendrücken und über die kleinen Stifte heben, Bild 5.
  6. Seitenverkleidung vorsichtig von hinten nach vorn und von oben nach unten herausclipsen, siehe Innenansicht des Seitenteils in Bild 2. (Es ist Geduld gefragt).
  7. Am Außenläufer-Motor (Bild 4) kann nun das Transferband gedreht werden. Am besten geht das mit einer Gummischeibe oder einer gummierten Filzscheibe in einem Akkuschrauber.
  8. Da sich der meiste Staub von vorn gesehen vor der Staubabstreifbürste (die ganz hinten liegt) sammelt, als erstes mit einer sehr langen, flachen Staubsaugerdüse die Abstreifbürste von vorn und von hinten reinigen
  9. Fusselfreien, sauberen und weichen Lappen nehmen und Band Stück für Stück weiterdrehen und abwischen. Am besten geht es von vorn. Vorsicht! Band niemals mit den (fettigen) Fingern berühren!
  10. Vor dem Zusammenbau alle Tonerpatronen mit der flachen Staubsaugerdüse reinigen! Dort sammelt sich hinter der Blende der Abfall, Bild 6.
  11. Tonerpatrone auf ein Tuch legen. Dann Stift ziehen (Bild 6) und Trommel vorsichtig herausziehen. Tonerpatrone umdrehen und mehrfach schütteln. Dann von unten aussaugen. Mehrfach wiederholen, bis das Toner-Abfallfach frei ist und nichts mehr herausfällt.
  12. Gerät umgekehrt wieder zusammenbauen. Seitenverkleidung sanft einrasten lassen und mit der Schraube hinten befestigen.
  13. Eventuell danach eine Farbkalibrierung durchführen
    Touch-Menue nach links schieben bis zum Setup:
    Setup > Systemkonfiguration > Druckqualität > Farbkalibrierung

Nun sollte wieder alles in Ordnung sein.

Bilder

Bild 1: Aufgeklappte Rückseite. Zu erkennen ist das schwarz glänzende Transferband (die Seitenverkleidung ist bereits abgenommen).

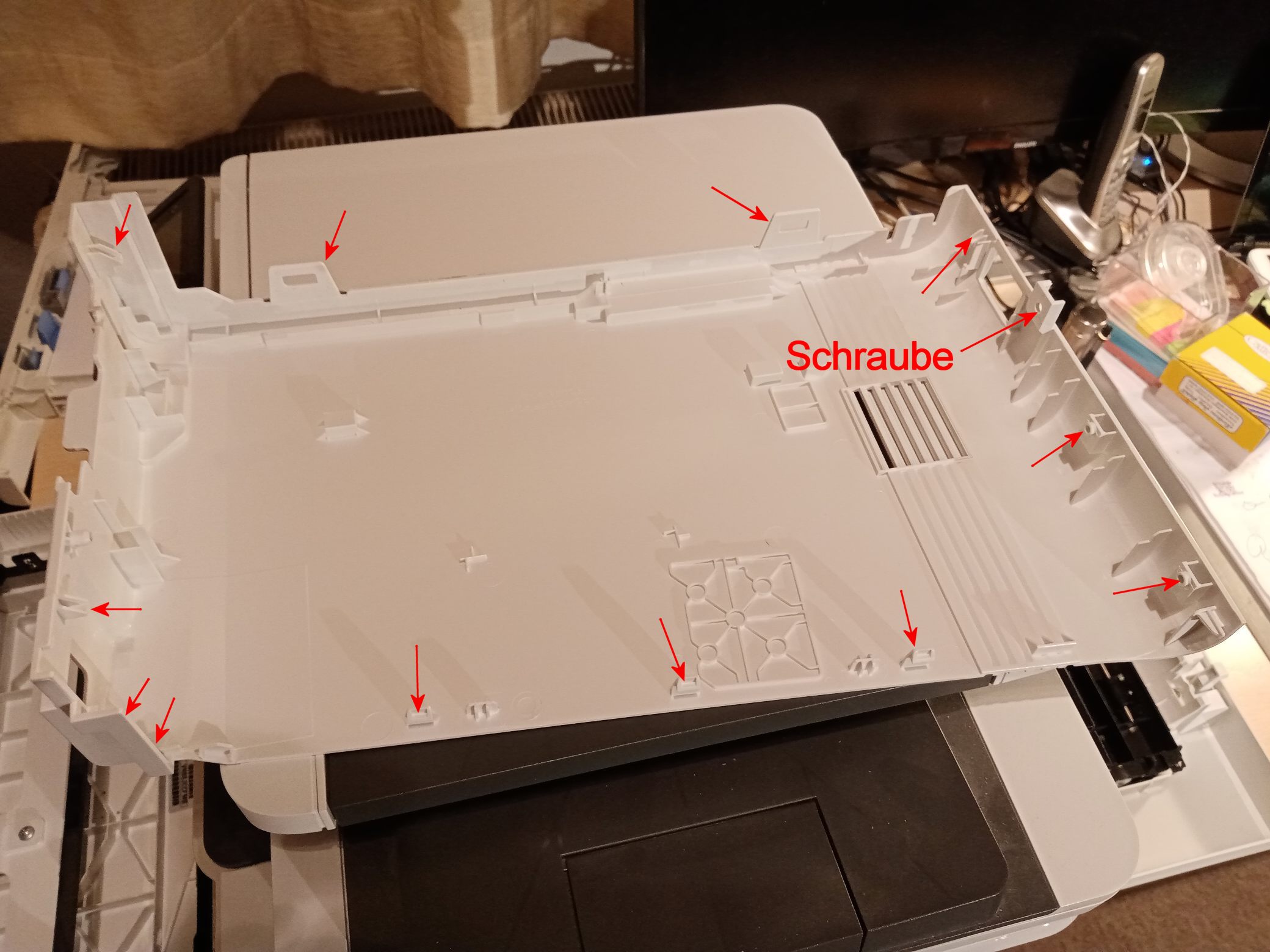

Bild 2: Clips in der Seitenverkleidung von innen gesehen - viele Haken und Ösen, aber nur ein Schraubloch.

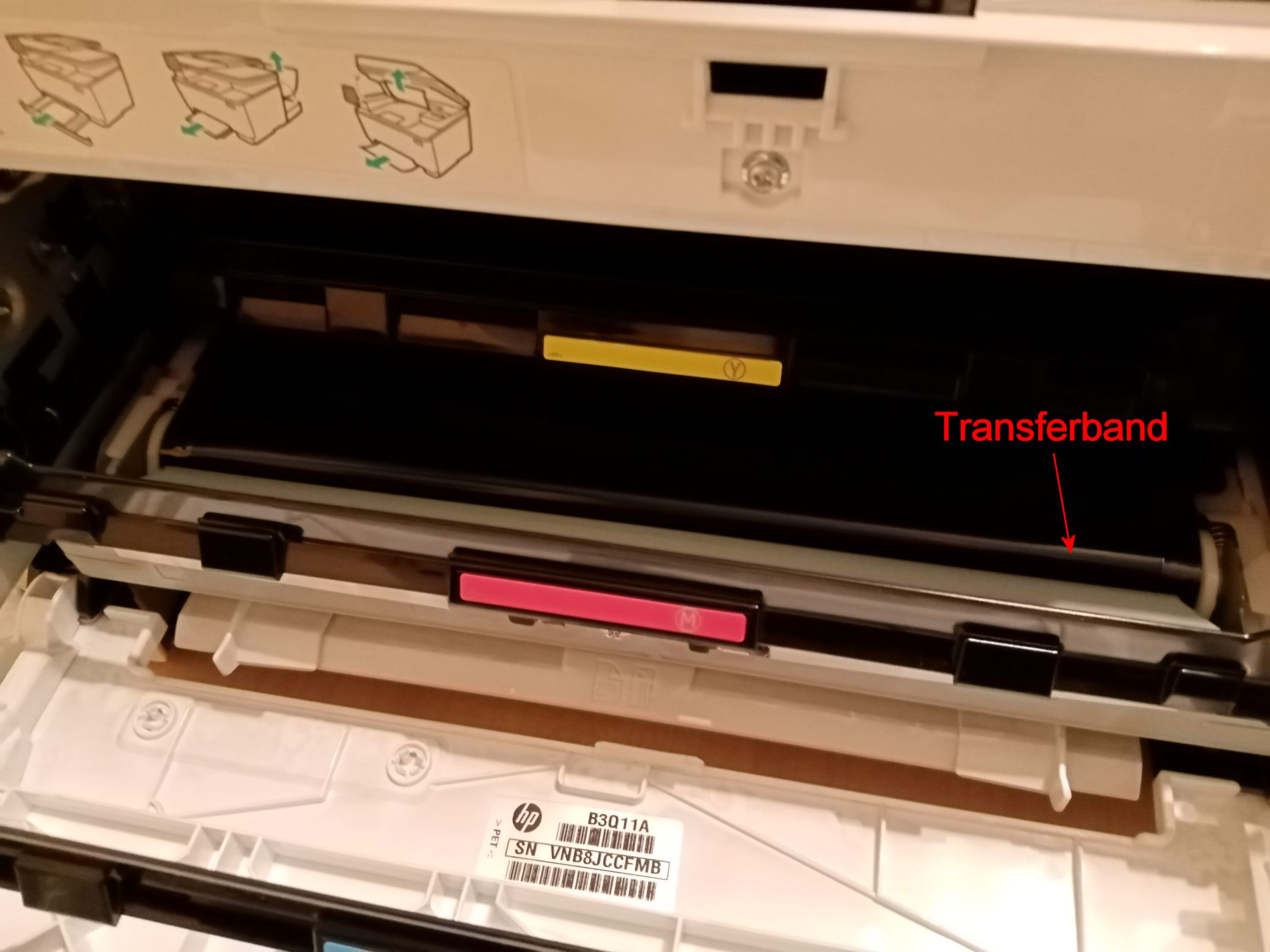

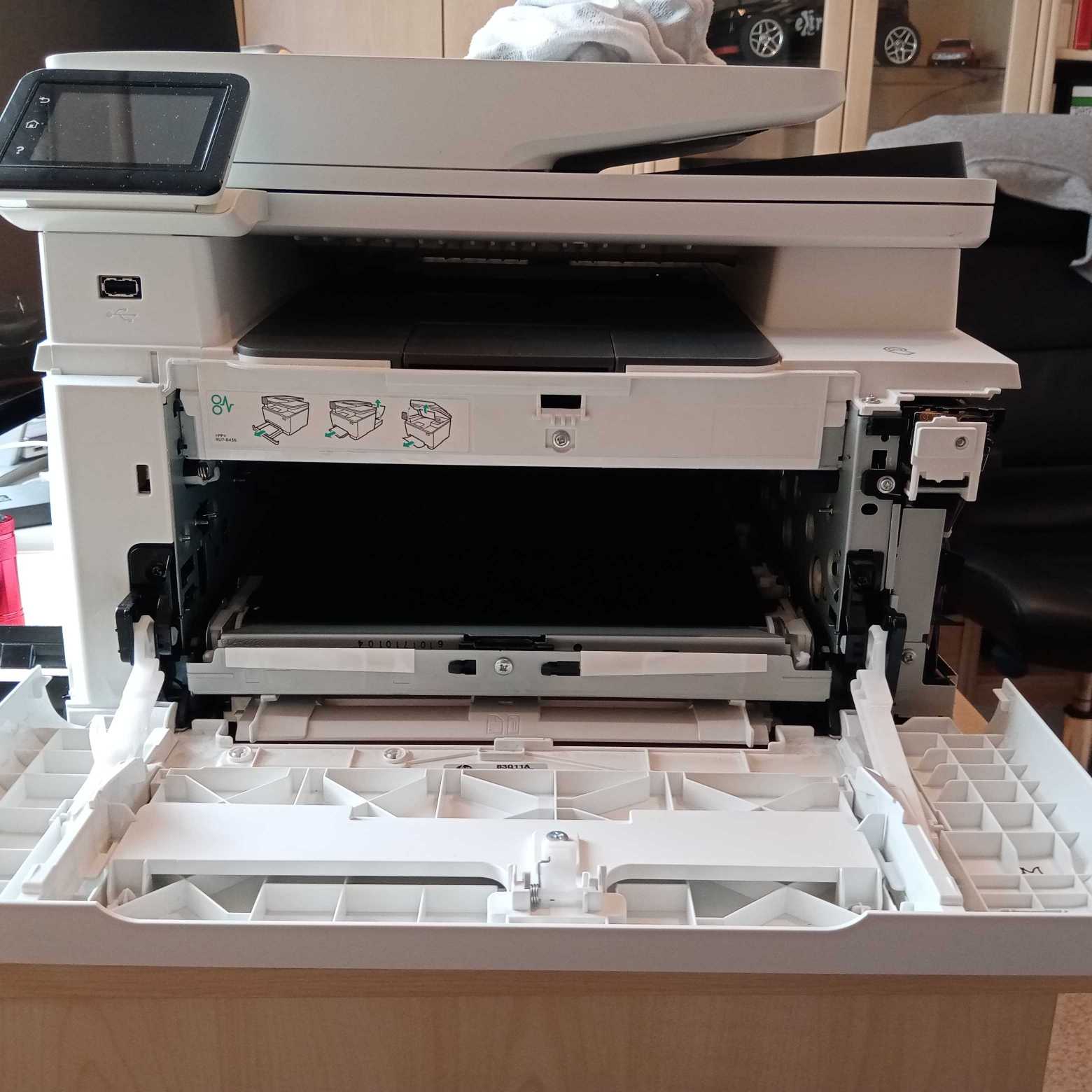

Bild 3: Vorderseite aufgeklappt und Farbkassetten aus dem Rahmen entnommen. Zu erkennen ist das schwarz glänzende Transferband. Von hier aus hat man besten Zugang zum Reinigen des Farbtransferbandes. Deshalb clipsen wir auch den Rahmen heraus:

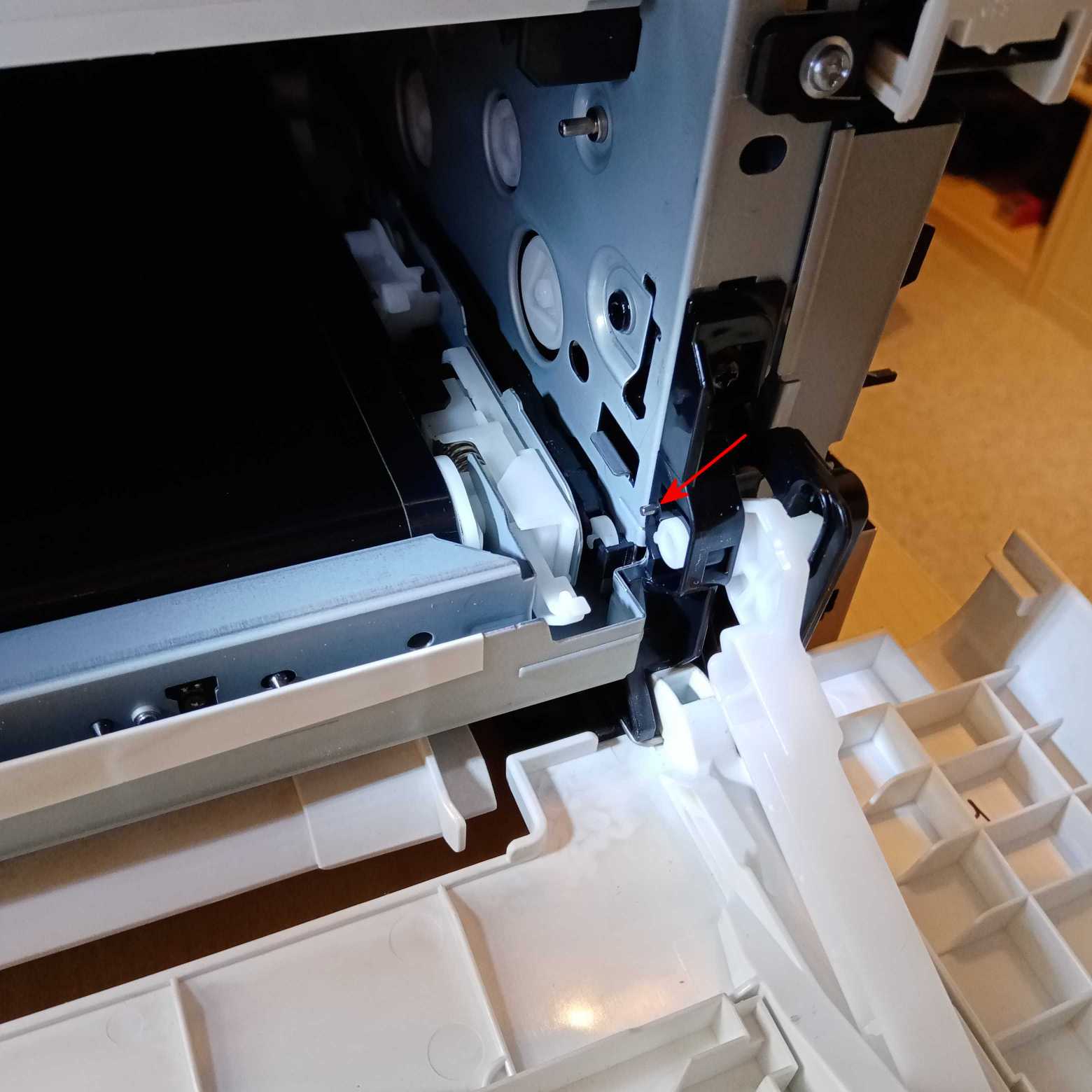

Bild 4: Sicht von vorn. Der Patronen-Rahmen wurde entfernt. Er kann vorsichtig nach innen gedrückt einzeln über die Stifte (Pfeile) gehoben werden. Letztes Bild: Eigenbau einer sehr langen Staubsaugerdüse aus einem Plastrohr, um die Abstreifbürsten des Transferbands von vorn abzusaugen.

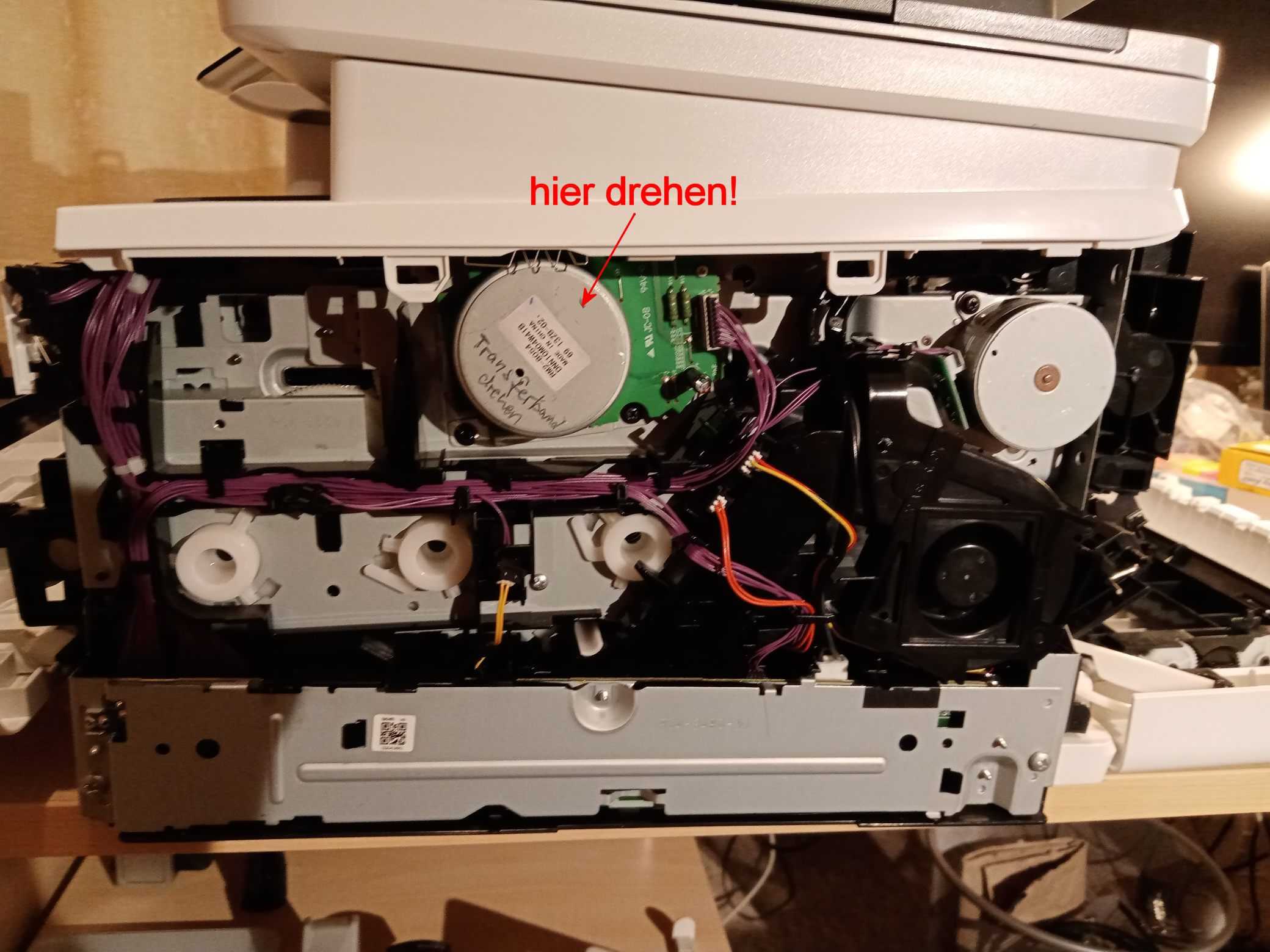

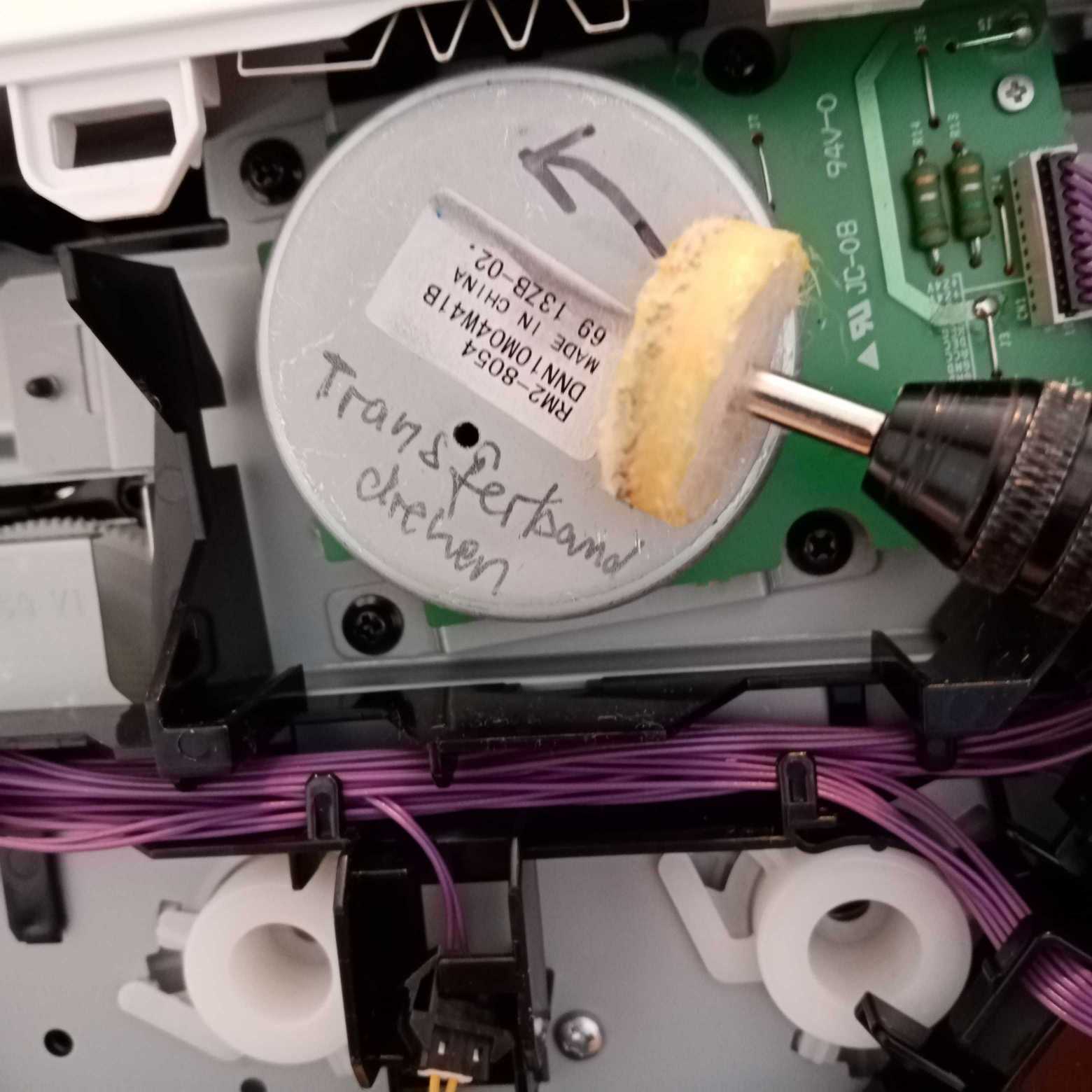

Bild 5: Blick auf den den Außenläufermotor, an dessen Rotor man das Transferband weiterdrehen kann. Ein Akkuschrauber mit gummiertem Filz tut es am besten. Die Drehrichtung sollte wie mit Pfeil bezeichnet gewählt werden, damit die am Abstreiffilz haftenden Tonerreste nicht rückwärts transportiert werden.

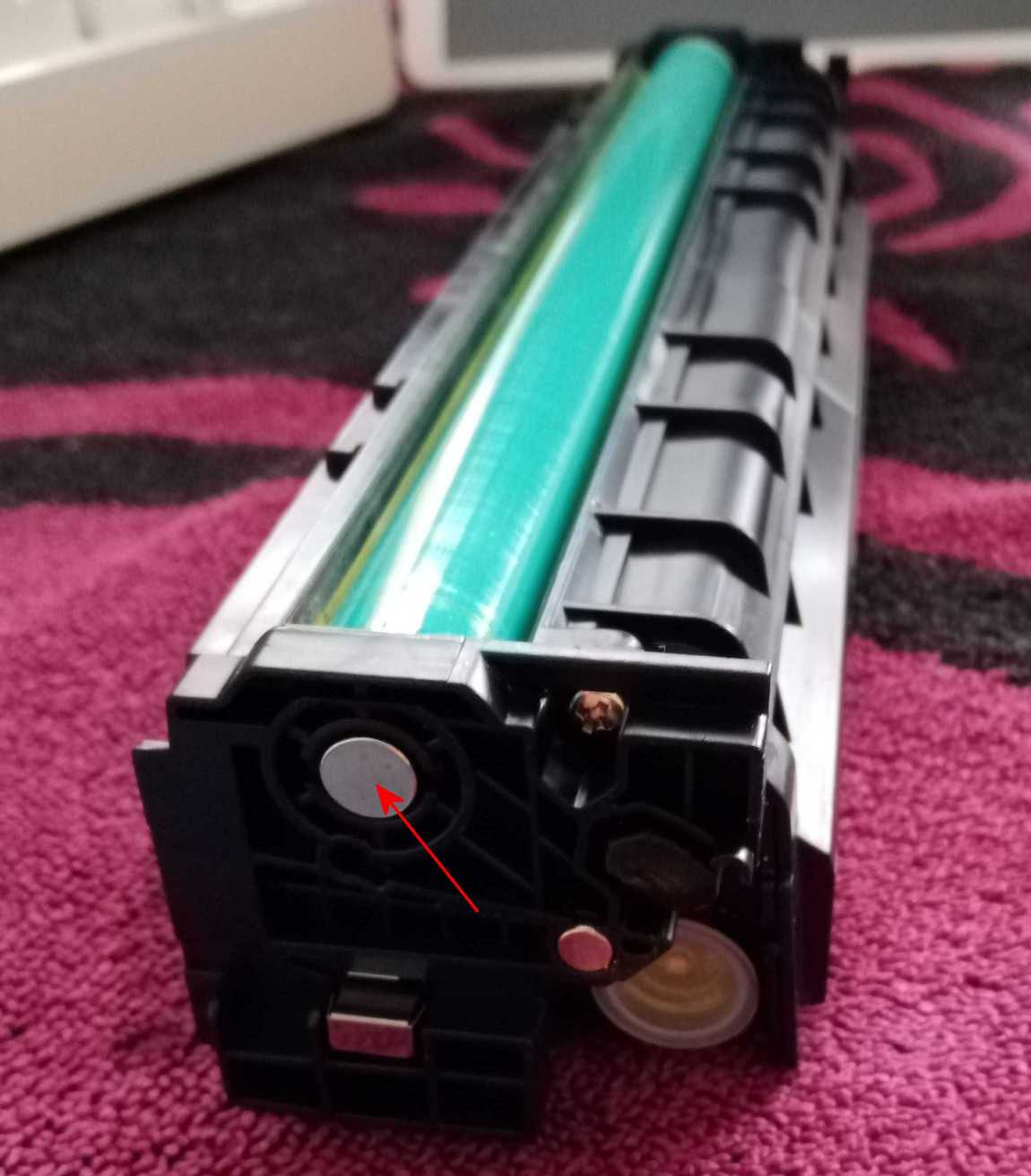

Bild 6: Zum Reinigen der Tonerpatronen vorsichtig deren Trommel herausnehmen. Trommel niemals mit den (fettigen) Fingern berühren! Immer ein sauberes Baumwolltuch und Baumwollhandschuhe benutzen! Dazu den Stift (Pfeil) ziehen. Dabei die Patrone unten zusammendrücken. Sie ist zweiteilig und wird nur von einer Feder (ohne Bild) zusammengehalten. Vorsicht beim Reinigen der Lagerstellen: Diese sind leicht gefettet. Reinigt man diese, quietscht der Drucker erbärmlich, weil Bildtrommel mit der Andruckrolle aneinander reiben. Die Bildtrommel ist dann u.U. hinüber.
