Lärmentstehung an einer Ständerbohrmaschine

Aufnahmen vom 19.8.1997

Aufgabe

Ein einfaches Mauspad als Unterlage dämpft den Lärm unserer einfachen Labor-Ständerbohrmaschine erheblich. Bislang war uns nicht klar, warum das so ist. Um den Mechanismus der Lärmentstehung zu verstehen, sollte die Maschine kartiert werden.

Versuchsaufbau

Fotos von links nach rechts:

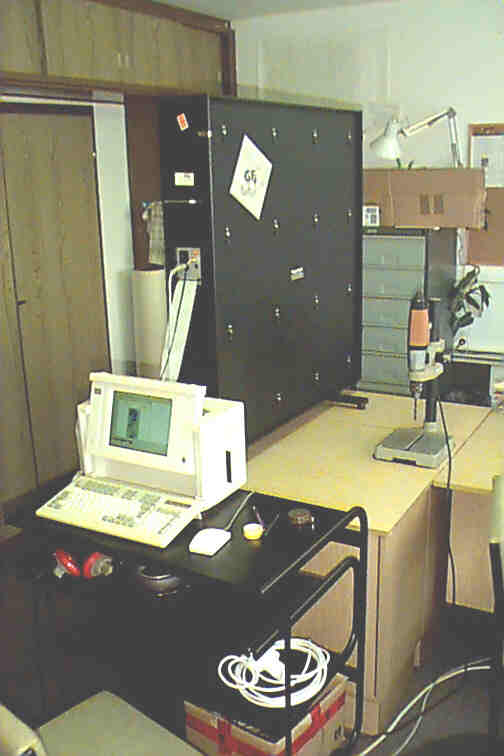

- Plazierung des Mikrofonarrays;
- Bohrmaschine aus Sicht des Arrays;

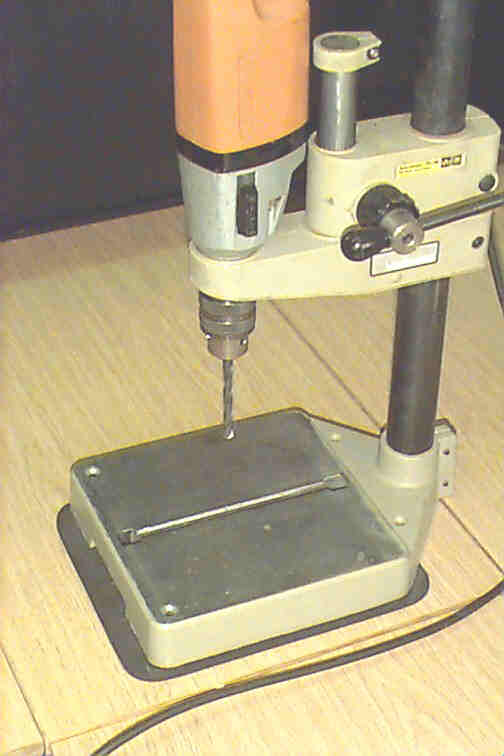

- Dämmatte (Mauspad) unter der Maschine.

Farbtabelle

Die berechneten Schallwerte sind einheitlich logarithmisch kartiert. Das Minimum ist blau, das Maximum rotbraun dargestellt.

Ergebnisse

Während die Emission des Bohrmaschinenkörpers in beiden Bildern nahezu identisch ist, kommt bei entfernter Dämmmatte viel Lärm aus der Tischplatte (links). So verwunderlich dieses Ergebnis auch sein mag: offensichtlich regt ohne Dämmung die Bohrmaschine die Tischplatte so stark zu Schwingungen an, dass diese den grössten Teil der Schallemmission des Gesamtsystems ausmachen.



max = 73 dB, min = 66 dB, divided by = 0.7 dB

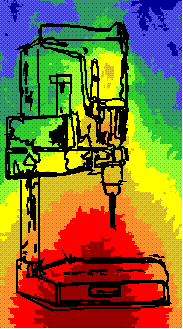

Akustische Bilder: Interferenzintegrale über 100 ms.
- Linkes Bild: Maschine steht ungedämmt auf dem Tisch
- Rechtes Bild: Maschine mit untergelegter Dämmatte

Daten

2048 Sampels mit 20 kSps, 16 Kanal-Array in 50 cm Abstand; Maschinenhöhe 62 cm, Breite 30 cm; Channel Data Files = BOHR01_O.CHL, BOHR01_D.CHL; Palette File = STYLUS2.PAL; Medial Speed = 341.4 m/s; Algorithmus = 'Effektivwert' nach dB(C).

Auswertung

Da beide Ergebnisbilder mit identischer Farbtabelle ausgesteuert wurden und die Maschine mit identischer Drehzahl und Belastung lief, sind die Ergebnisse vergleichbar. Man erkennt deutlich eine stärkere Emission der von der Maschine angeregten Tischplatte im linken Bild, bei dem die Maschine ohne Dämmatte auf dem Tisch steht.
Damit wird deutlich, daß die Lärmemission der Maschine hauptsächlich über die Anregung der Tischplatte entsteht.

Dr. Gerd Heinz




Records and photos Aug. 19, 1997
File created Aug. 6, 1998
Layout enabled for smartphones; corrections and additional comments Nov. 12, 2023
